線上檢測系統

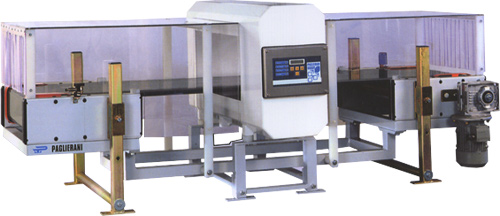

金屬檢測機 機型MD2002



-- 本系統可檢測之範圍

(1) 被檢測容器(即成品袋)之通過寬度600-700MM
(2) 被檢測容器(即成品袋)之通過高度250-350MM
(3) 含鐵質之粒度Ø1.7-Ø2.3MM
(4) 非鐵質之粒度Ø1.8-Ø2.6MM
(5) 白鐵不繡鋼材質之粒度Ø2.6-Ø3.6MM



-- 主要機構及特性
(1) 附馬達驅動之皮帶輸送機2米長以上(實際機長視成品袋而定)。
(2) 線圈檢知器。
(3) 數位式電控系統,連結檢知器    。
(4) 被檢測容器標準值300H*700WMM。
(5) 可連結RS232介面(亦可選別連結RS422或RS485介面)。
(6) 檢測值之精度採可調式。
(7) 可顯示日期、總袋數、良袋與不良袋之總數。
(8) 可警示已被針測到之袋子。
(9) 被針測到之不良袋,可連結排出裝置。

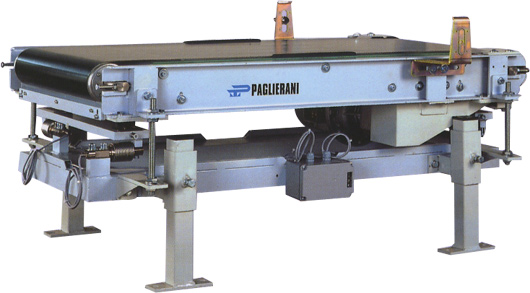

重量檢測機(即二次磅),機型CP812

本系統乃供應一線上檢測之品管機台,可於完成充填包裝後設置本機,俾於行進間自動檢出包裝重量之精度在+/-0.1%


--主要機構:
(1) 附馬達驅動之皮帶輸送機。
(2) 本重量檢測機採用同步輸出之電子式速度監控系統。
(3) 重量檢測設置四台荷重元(LOAD CELLS)。
(4) 重量超出上/下限之警示。
(5) 重量超出之袋子可連結排出裝置。

--操作盤:

本操作盤採用螢幕顯示器及按鈕開關設定數據,可同時記憶多組不同重量之尺寸及其資料,包含:

(1) 顯示生產量(袋/小時)。
(2) 袋計數器累計。
(3) 平均重量值。
(4) 可列出最新的30筆重量值。
(5) 精度範圍內(良率)之總袋數。
(6) 精度範圍外(不良率)之總袋數。
(7) 重量上限的總袋數。
(8) 重量下限的總袋數。

--本單元亦可附帶連結列表機,包含:
(1) 資料與時間。
(2) 平均重量值。
(3) 顯示生產量(袋/小時)。
(4) 總袋數。
(5) 可列出最新的20筆重量值。
(6) 可選擇性的連結RS232介面。
