三面封VT600型捲筒式包裝機
*

三面封VT600型捲筒式包裝機
*VT600
*6849



三面封VT600型捲筒式包裝機


本系統係藉由捲筒式包裝袋供入後,經自動開袋(製袋)→裝填→熱封
一体成型連續式包裝機,適用於粉末及顆粒裝流通性佳之產品。其特
徵在於体積小,材料成本降低,操作方便。

本機型適用於10-50公斤包裝。
本機型線速度可達到每小時420包。 (以25公斤包裝計)


包裝膜存卸機
主要機構名稱內容 :
包裝膜存卸機(FILM UNWINDING)
 •捲筒尺寸需求寬度300-620MM。
 •使用編碼器或光罩調整捲筒尺寸。
 •捲筒膜組供應速度為可調式。
袋成型機(BAG FORMING)
 •成型筒模組可變換多重尺寸。
 •熱封合採溫控式水平及垂直電熱棒並附切割器。
 •冷卻系統使用氣壓式冷卻器。
成品袋送出裝置(REMOVAL OF THE BAG)
 •經充填完成之成品袋送出後呈自動倒袋狀態,即由站立變成臥倒。

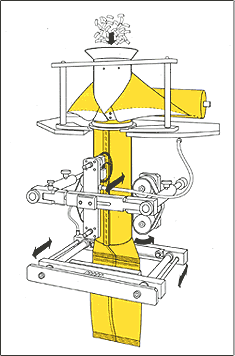

本系統使用實例
(OPERATION FOR BAG FORM-FILL-SEAL) :


如圖例所示。
本單元由上端空袋置入後定型於充填管上,產品投入後,具水平及垂直式之電熱棒即由上往下封合(熱封型為三面封,即"I"型封口)及封合完切斷,具有製袋功能之連續式開裝封包裝機。
