閥口式/插入式TP35&FLU83型 包裝機
*

閥口式/插入式TP35&FLU83型 包裝機
*TP35
*7357

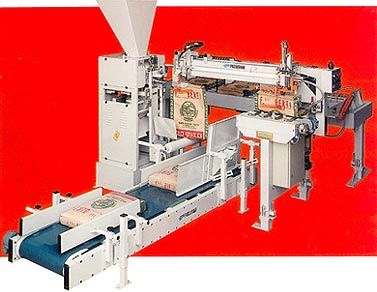

閥口式/插入式TP35&FLU83型 包裝機


本系統特別使用於粉末類之產品,藉由已成型之閥口袋(VALVE BAG)供應並崁入卸料管內以進行充填與袋口熱封合之包裝機。適用於食品、化學品、塑膠類粉末、樹脂、混合物、石灰品及水泥等原料。
充填閥口尺寸依產品別及充填重量可變換性,配合假比重(BULK DENSITY)大小供選別區分包
裝重量與每小時產量的數據曲線圖。


附圖A
(MACHINES IN-LINE) :

本範例係提供選擇設置半自動包裝狀態,依產能所需而決定機台之按裝數量。
附圖B(CONNECTION TO EMPTY SACK PLACER) :
本範例則提供全自動包裝系列,充填機本体可連結自動供袋裝置及充填後之成品袋排出裝置。
粉塵收集器(DUST COLLECTOR)
與封合裝置(SEALING) :
當充填時,可將粉塵予以收集至儲存孔中而不致外洩影響生產環境。充填完成時,成品袋送出並將袋口予以熱封合。
自動儲袋機(EMPTY BAG MAGAZINE)
與供袋機(BAG PLACER) :
提供不同於前項半自動式之人工置袋,藉儲存袋子並自動將空袋送出供應至充填區。
成品袋送出裝置(DISCHARGE THE FILLED BAG) :
充填完成之成品袋藉滾筒傳送至輸送機上,配合輸送之差速原理提高傳送速度使成品袋臥倒送出。
