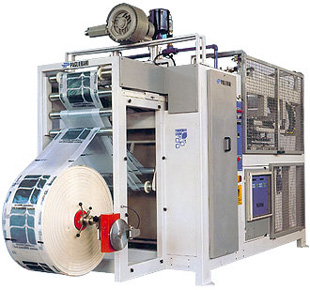

兩面封ORT1200型捲筒式包裝機


本系統係提供成型之捲筒式包裝袋,經由袋頂部與底部兩面熱封合之一種水平供袋式而達到開裝封 (FFS) 一体成型連續式包裝機。其特徵在於包裝速度快、安全性佳,具可靠實用之一高效率機種。
本機型適用於10-50公斤包裝。
本機型線速度可達到每小時1000包以上。 (以25公斤包裝計)

本機型兩面封包裝流程範列 (OPERATION FOR THE 2-SEAL BAGGING) :


捲筒裝載單元(LOADING),適用於捲筒包裝膜(REEL)外徑1200MM,可於15分鐘內簡易快速
地更換裝卸。
鬆卸裝置(UNWINDING)採氣動式跳躍滾筒(DANCING ROLLER)作動以傳輸包裝膜,穩定性良
好。
打孔裝置(PERFORATION)使用氣動打孔器,其尺寸及位置可調式。
成型機構(FORMING),袋子長度藉編碼器(ENCODER)或光罩(PHOTOCELL)控制,以讀取噴
字於中央處,配合熱桿棒組(HEAT SEALING BARS)將袋底部封合。
充填機構(FILLING)藉由電眼控制並檢知當袋子被定位於充填處及袋頂端開啟時可準確地達到
充填之目的。
封合裝置(SEALING)採溫度調節(THERMOSTAT)控制,可選擇水平與垂直位置並藉熱桿棒組
予以封合。
冷卻系統(COOLING)藉電氣風扇以實行熱封合後的冷卻步驟,而壓縮空氣之消耗量則可逐漸地
縮減之。
