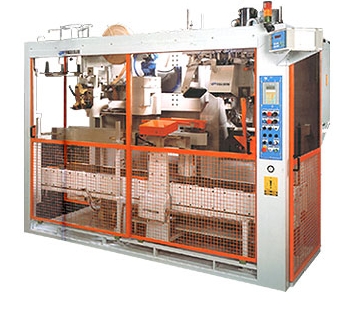

開口式FS368型


本系統係為一体成型製成,提供開口式袋子(Open-Mouth
Bag ) 經由自動供應空袋,取袋,定位充填,縫(封)袋或
可附加小紙卷而予以封合之一連續式充填包裝機。
其特徵在於簡單、快速、安全具多功能適應性之最佳功能。
本機型適用於5-50公斤包裝之粉末或顆粒狀產品。
本機型適用於紙袋(PAPER)、編織袋(WOVEN)及塑膠袋(PE/PP)等包裝材料。
本機型之線速度可達到每分鐘600袋以上。(依25公斤包裝計)

其主要機構如下:
空袋儲存供應機
(EMPTY BAG MAGAZINE) :

採用三組鏈條同步驅動傳輸空袋,推
桿採用特殊成型之塑膠材質。
空袋儲存量標準型有三處,每處可放
置高度為20公分,共可儲存150-180
只空袋。
自動供袋及取袋,無袋或取袋不良會
自動警示。

袋成型及充填
(FILLING SPOUT AND FORMING DEVICE) :

空袋開啟採上、下座吸盤組,藉由手臂置入抓取並傳輸至充
填口定位。
充填口可自動檢知,即無袋停止下料;有袋則自動卸料。
充填機構可調整袋口寬度,亦可採單頭或多頭式充填選別,具
多重功能之適應性。

封口機(CLOSING UNITS) :

熱封機(SEALING)採溫控式熱桿棒配合鐵氟龍(TEFLON)
加壓封合。
雙特殊鏈條式切平袋口及自動導入小紙卷(CRAPETAPE)。
縫紉機(SEWING)可調整縫針節距(PITCH)予以車縫及自動
切袋。

VT-100型包裝機控制器(CONTROL PANEL) :

採觸控式螢幕顯示器及控鈕開關,操作簡單。
可警示空氣壓力不足及操作門被開啟之自動停止安全功能。
警告編號提供操作狀態,自動顯示故障位置及排除方法。


封口型式
以下所列的封口型式可依客戶指定選擇之。封口樣式(TYPE OF CLOSING)包含:

SC型單列縫合(SINGLE SEAM)
適用於紙袋、聚乙烯、聚丙烯、棉質及麻質等包裝材料。
  CR型凹折後縫合(SEAM WITH FOLD)
適用於紙袋、聚乙烯及聚丙烯等包裝材料。


CC型附小紙卷縫合
(SEAM WITH CREPE PAPER COVER TAPE)
專門提供適用於紙袋包裝材料。
  SS型熱封合(SEAL)
專門提供適用於聚合塑膠包裝材料。


SOT型先內部熱封合,外部再附小紙卷縫合 (INTERNAL SEAL WITH APPLICATION OF A CREPE PAPER COVER TAPE)
專門提供適用於紙袋內PE淋膜包裝材料。
  SOS型先內部縫合,外部再熱封合
(SEAL WITH APPLICATION OF HEAT SEALED PAPER COVER TAPE)
適用於紙袋,紙袋內PE及PP淋膜等包裝材料。
